ما هو الريزن:
الريزن هو مادة سائلة أو هلامية تُستخدم في العديد من التطبيقات الصناعية والفنية، وتتميز بقدرتها على التصلب عند تعرضها للضوء أو الحرارة. في سياق الطباعة ثلاثية الأبعاد، يُستخدم الريزن كمواد للطباعة، حيث يتم تصنيعه من بوليمرات تتحول إلى مادة صلبة عندما تتعرض للأشعة فوق البنفسجية (UV).
الريزن يُستخدم أيضًا في العديد من الصناعات الأخرى مثل صناعة المجوهرات، والطب، والسيارات، والإلكترونيات، وصناعة الأدوات الدقيقة.
كيفية الطباعة باستخدام طابعة LCD للطباعة الريزن:

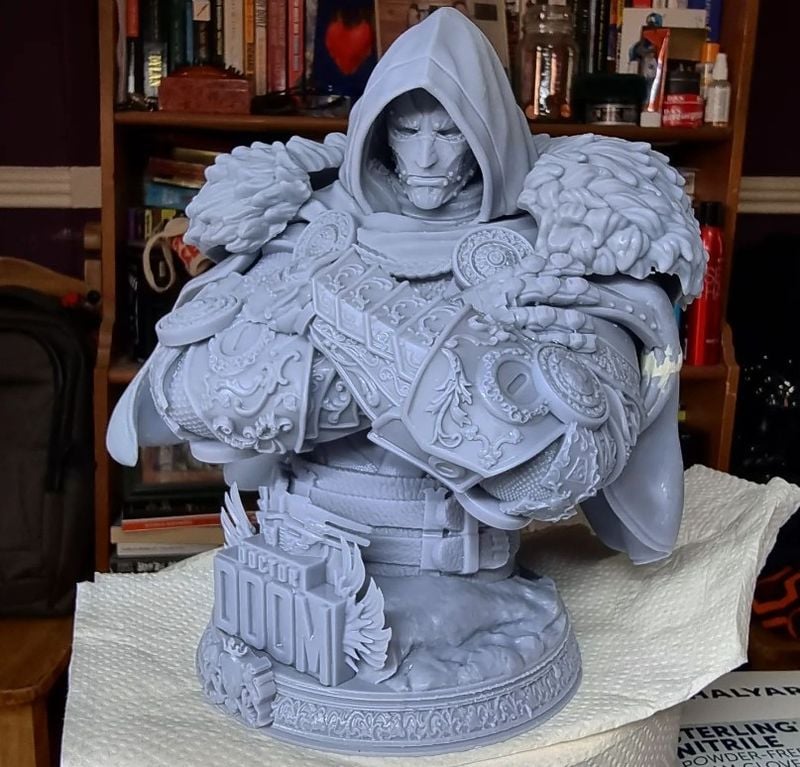

أصبحت طابعات LCD للطباعة بالريزن تحظى بشعبية كبيرة نظرًا لقدرتها على إنتاج طباعات عالية الجودة بتفاصيل دقيقة وأسطح ناعمة.
تستخدم هذه الطابعات ريزن سائل يتصلب عند تعرضه للضوء فوق البنفسجي، وتتحكم شاشة LCD في التعريض بطريقة دقيقة. إذا كنت جديدًا في عالم الطباعة بالريزن أو ترغب في تحسين تقنياتك، سيوضح لك هذا الدليل كيفية استخدام طابعة LCD للطباعة بالريزن.
1. فهم أساسيات طابعة LCD للطباعة بالريزن

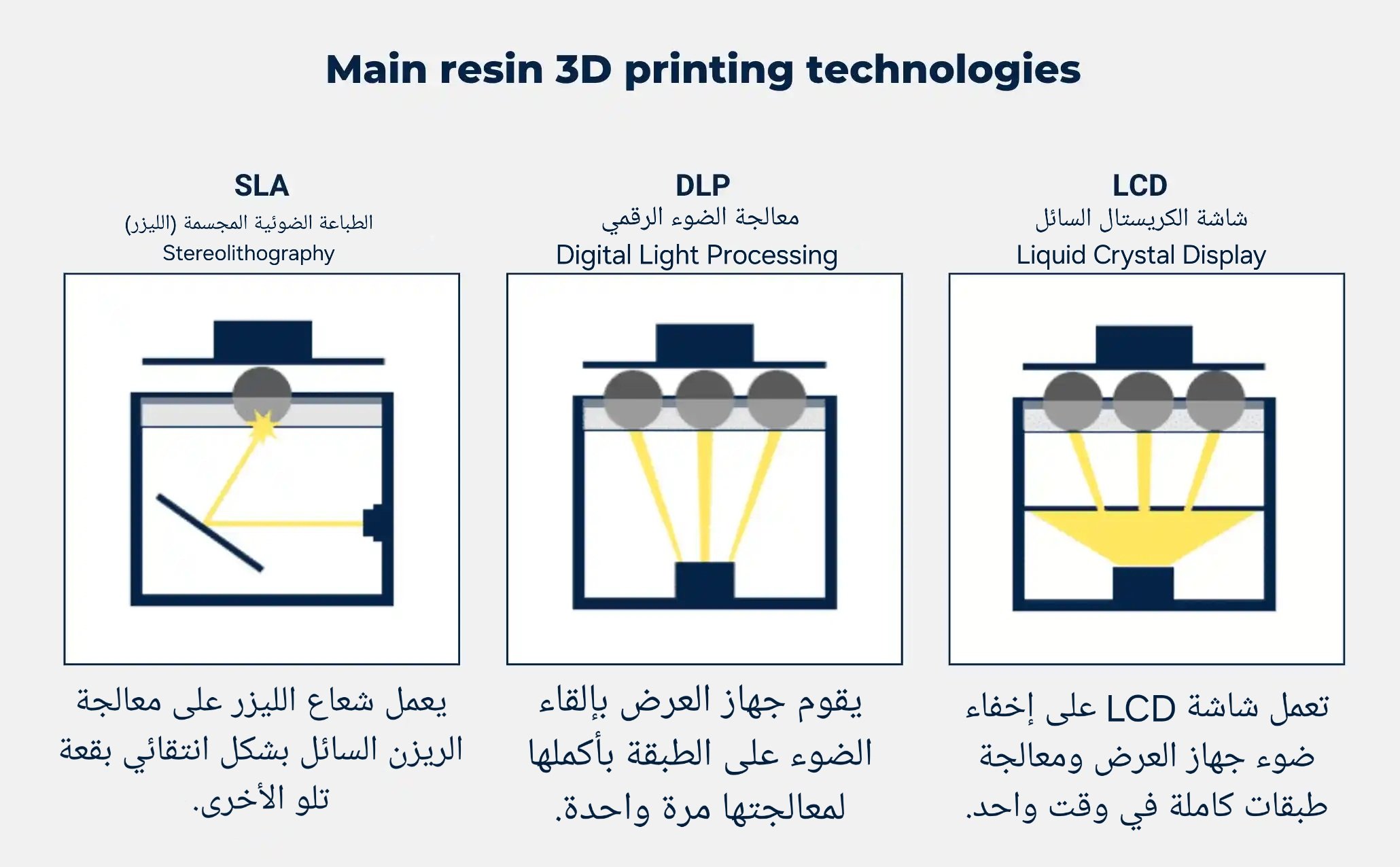

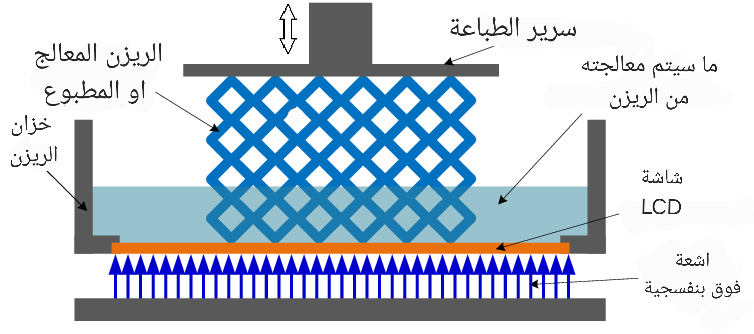

تعمل طابعات LCD للطباعة بالريزن على مبدأ الاستيريوثوغرافيا (SLA) أو المعالجة الضوئية الرقمية (DLP). تعمل هذه الطابعات عن طريق استخدام ريزن سائل، يتم تجميده طبقة بعد طبقة عند تعرضه للضوء. تعمل شاشة LCD كمصفاة، بحيث تقوم بتجميع المناطق التي يتعرض لها الضوء لتشكيل النموذج طبقة تلو الأخرى.

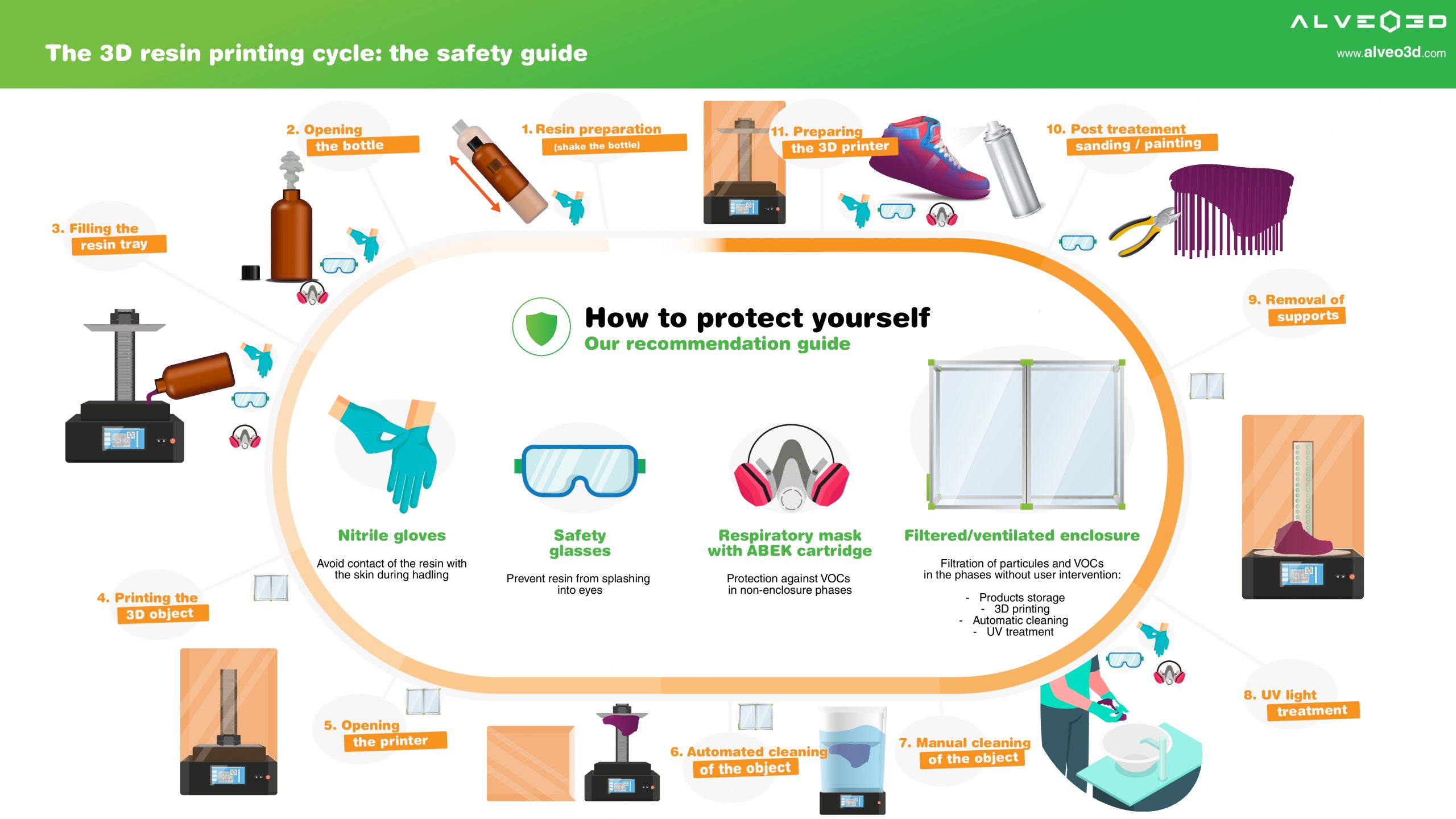

نصائح مهمة قبل البدء بالتعامل مع الريزن:

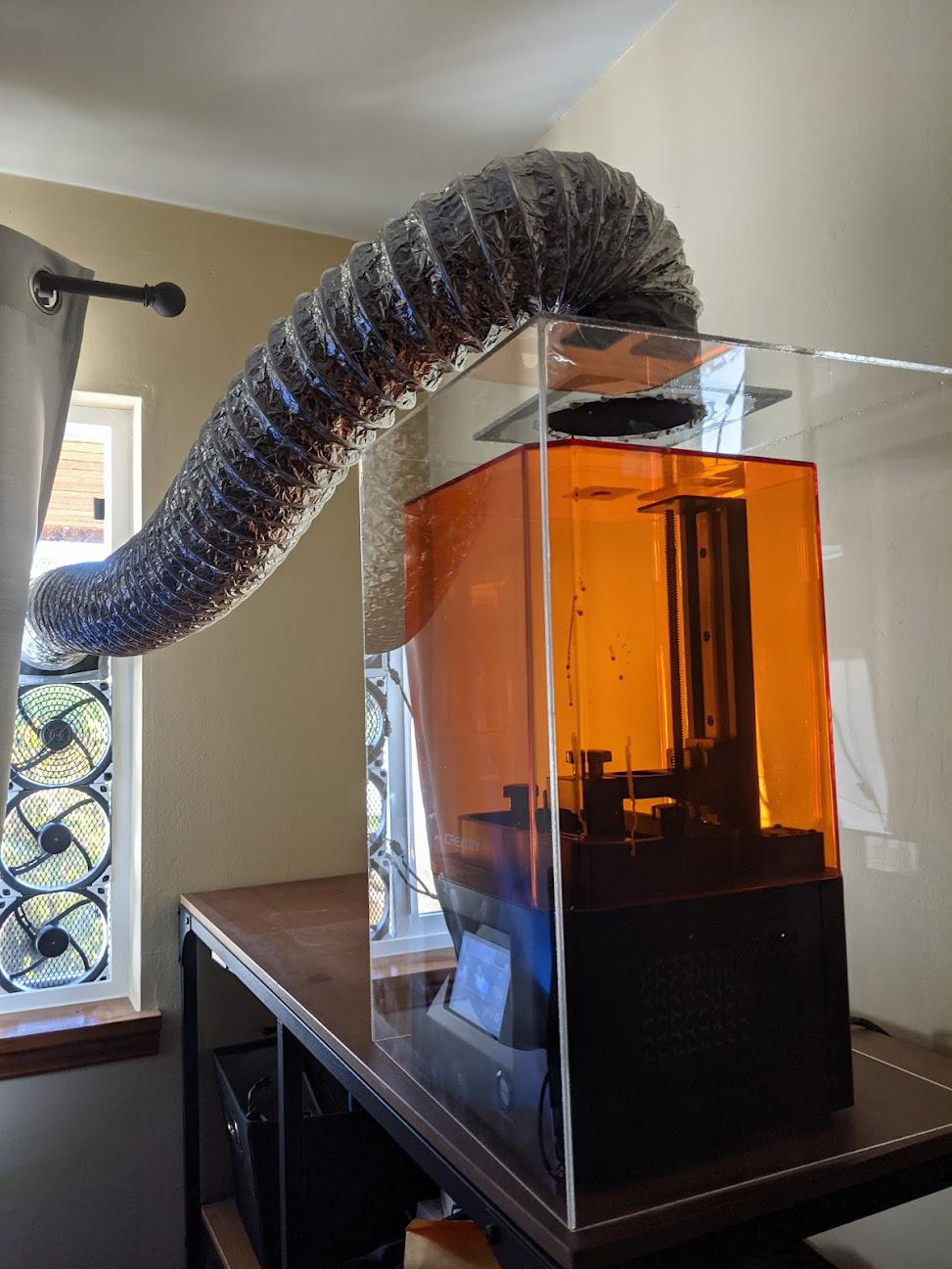

- التهوية: من المهم الطباعة في منطقة جيدة التهوية لتقليل التعرض للأبخرة الناتجة عن الريزن.
- السلامة عند التعامل مع الريزن: ارتدِ القفازات والنظارات الواقية أثناء التعامل مع الريزن لتجنب ملامسته للجلد أو العينين.
2. اختيار الريزن المناسب
الخطوة الأولى للحصول على طباعة ناجحة هي اختيار الريزن المناسب لمشروعك. هناك أنواع مختلفة من الريزن المتاح، بما في ذلك:
- الريزن القياسي: مثالي للطباعة العامة التي تتطلب توازنًا جيدًا بين التفاصيل والمتانة. وهو متوفر في متجرنا هنا
- الريزن المتين: مناسب للطباعة التي تتطلب تحمل الإجهاد الميكانيكي. وهو متوفر في متجرنا هنا
- الريزن المرن: الأفضل لطباعة النماذج التي تحتاج إلى مرونة وانحناء.
- الريزن القابل للصب: يُستخدم لإنشاء نماذج للصب في صناعة المجوهرات وأعمال دقيقة أخرى. وهو متوفر في متجرنا هنا
- الريزن القابل للغسل بالماء: يتيح تنظيف الطباعة بسهولة بعد الطباعة، مما يوفر الوقت. وهو متوفر في متجرنا هنا
قد تتطلب أنواع الريزن المختلفة إعدادات طباعة معينة مثل أوقات التعريض وارتفاعات الطبقات، لذا تأكد من التحقق من توصيات الشركة المصنعة.
3. تحضير النموذج
قبل الطباعة، يجب تحضير نموذجك ثلاثي الأبعاد باستخدام برنامج تشريح او (slicer)، وهو يقوم بتقسيم الكائن ثلاثي الأبعاد إلى طبقات يتبعها الطابع. بعض برامج التشريح الشهيرة لطابعات LCD الريزن تشمل:
- ChiTuBox
- Lychee Slicer
- Anycubic Photon Workshop
- PrusaSlicer
خطوات تحضير النموذج:
- استيراد النموذج ثلاثي الأبعاد: قم بتحميل النموذج إلى برنامج التقطيع.
- توجيه النموذج: التوجيه السليم للنموذج أساسي لتجنب الدعم المفرط وتقليل مخاطر فشل الطباعة. من الأفضل عمومًا طباعة النماذج بزاوية طفيفة لتقليل المساحة القاعدية وتقليل خطر المشاكل أثناء الطباعة.
< src="https://cdn.salla.sa/jgEyl/ImvaL0lrN4sBP8G3tSHRVUgLaBHS5bLoVPdgpfGU.jpg">
- إضافة الدعم: تحتاج النماذج المطبوعة بالريزن عادة إلى دعم او (support) لمنع انهيار النموذج أثناء الطباعة. يمكن للبرنامج إنشاء الدعم تلقائيًا أو السماح لك بوضعه يدويًا.
- تعديل إعدادات الطباعة: قم بتعيين ارتفاع الطبقة ووقت التعريض والإعدادات الأخرى. يتراوح ارتفاع الطبقة النموذجي بين 0.01 إلى 0.05 مم اعتمادًا على مستوى التفاصيل المطلوب.
يتراوح وقت التعريض عادة من 2 إلى 15 ثانية لكل طبقة، مع الحاجة إلى أوقات تعريض أقصر للطباعة ذات التفاصيل الدقيقة.
- تشريح النموذج: بعد تعديل الإعدادات، قم بتقسيم النموذج لإنشاء ملف يمكن للطابعة قراءته. النتيجة ستكون ملفًا (عادة بامتداد .ctb أو .photon).
4. إعداد الطابعة
بمجرد أن يصبح النموذج جاهزًا، حان الوقت لإعداد طابعتك ال LCD:
- تركيب خزان الريزن: ضع خزان الريزن في القسم المخصص للطابعة.
- صب الريزن في الخزان: اسكب الريزن المطلوب في الخزان، مع التأكد من أن الخزان ليس ممتلئًا بشكل مفرط. يجب أن يكون مستوى الريزن في الخزان وفقًا للمستوى الموصى به من الشركة المصنعة للطابعة.
- فحص سرير الطباعة: تأكد من سرير الطباعة نظيف ومصطف بشكل صحيح. هذه خطوة حاسمة لنجاح التصاق النموذج بسرير الطباعة.
- موازنة سرير الطباعة: تتطلب العديد من طابعات ريزن LCD معايرة يدوية أو تلقائية للتأكد من أن منصة البناء موضوعة بشكل صحيح للحصول على التصاق مثالي. راجع دليل الطابعة للحصول على تعليمات حول كيفية القيام بذلك.
5. طباعة النموذج
مع إعداد الطابعة، حان الوقت لبدء الطباعة:
- تحميل الملف المقطّع: انقل الملف المقطّع إلى بطاقة SD الخاصة بالطابعة أو إلى الطابعة مباشرة عبر USB أو عن بعد باستخدام Wi-Fi، حسب طراز الطابعة.
- بدء الطباعة: ابدأ الطباعة من خلال لوحة التحكم في الطابعة. ستعرض شاشة LCD معاينة لكل طبقة بينما يبدأ جهاز الطباعة في تجفيف الريزن.
- مراقبة الطباعة: على الرغم من أن طباعة الريزن تتم تلقائيًا إلى حد كبير، إلا أنه من المهم متابعة العملية، خاصةً في الطبقات الأولى. قد تصبح أي مشكلات في الالتصاق أو التعريض أو وضع النموذج واضح في المراحل المبكرة.
6. معالجة النموذج بعد الطباعة
بعد اكتمال الطباعة، تبدأ المرحلة التالية وهي المعالجة بعد الطباعة:
- إزالة النموذج من سرير الطباعة: قم بإزالة النموذج بعناية من منصة البناء باستخدام مكشطة أو ملعقة.
- تنظيف النموذج: اغمر النموذج في الكحول الإيزوبروبيلي (IPA) أو منظف ريزن آخر لإزالة الريزن الزائد. استخدم فرشاة ناعمة لتنظيف المناطق الدقيقة.
- تجفيف النموذج: بعد التنظيف، يحتاج النموذج إلى تجفيفه تمامًا باستخدام مصدر ضوء فوق بنفسجي، مثل محطة تجفيف خاصة بالريزن أو مصباح UV او ممكن تعريضه لاشعة الشمس. تضمن هذه الخطوة أن يكون النموذج صلبًا ومجففًا تمامًا. قم بتجفيف النموذج وفقًا للوقت الموصى به من الشركة المصنعة للريزن، وعادة ما يكون بين 10 و 20 دقيقة.
- التشطيبات النهائية: بعد التجفيف، يمكنك القيام بخطوات إضافية مثل الصنفرة أو الطلاء أو تجميع الأجزاء.
7. نصائح للنجاح
- حافظ على نظافة الطابعة: قم بتنظيف خزان الريزن وسرير الطباعة بانتظام لضمان طباعة سلسة وإطالة عمر الطابعة.
- الطباعة التجريبية: ابدأ بطباعة نماذج صغيرة لاختبار إعداداتك وضمان التصاق النموذج وجودته قبل الانتقال إلى المشاريع الأكبر أو الأكثر تعقيدًا.
